Produktmerkmale:
- komplett verdeckt liegendes Bandsystem
- für Holz-, Stahl- und Aluminiumzargen
- wartungsfreie Gleitlagertechnik
- rechts/links verwendbar
- komfortable 3D Verstellung (Seite +/- 3,0 mm, Höhe +/- 3,0 mm, Andruck +/- 1,5 mm)
- seitlich geschlossene Bandgehäuse für eine homogene Optik in der Fräsung

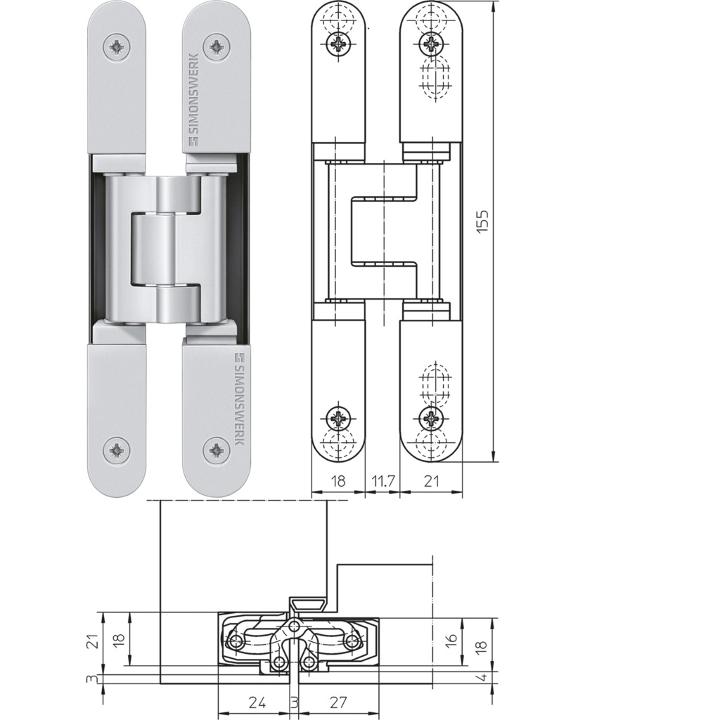

Technische Daten:
- Gesamtlänge 155 mm
- Breite Rahmen 21 mm
- Breite Flügel 18 mm
- Fräsdurchmesser 16 mm
- Öffnungswinkel 180°
- Belastungswert 40 kg - der Belastungswert bezieht sich auf zwei Bänder pro Flügel (1 x 2 m)
Kombination - Befestigung:
- Futterzarge FZ - Befestigungsplatte TE 240 3D FZ/1 (Art.Nr. 11949237)
- Stahlzarge SZ - Aufnahmeelement TE 240 3D SZ (keine Lagerware)
- Blockzarge BZ - Direktverschraubung
- Blendrahmen - Direktverschraubung
- Aluminiumzarge - lt. Vorgabe Zargenhersteller
Anschlagtechnik:
- Lehre - Universalfräsrahmen (Art.Nr. 11926191)
- Schablone für Universalfräsrahmen - für Rahmen (Art.Nr. 11926221)
- Schablone für Universalfräsrahmen - für Flügel (Art.Nr. 11926238)
