Geze RWA 100 NT Hub 300mm
EV1 153216

1.275,98 €
per 1 STK

STK
EAN:12141784
VPE 1 STK
1 STK = 3,35 kg
Bestellartikel nicht lagernd

GEZE Rauch- und Wärmeabzugsanlage
  • 100 NT (Hub 300 mm)
  • das RWA 100 NT System ist eine Kombination aus einem profilanliegenden Elektrospindelantrieb E 250 NT in Rahmenmontage und einem mechanischen Konsolensatz mit Verriegelung
  • in weniger als 60 Sekunden erzielt es große Öffnungsweiten bei geringem Spindelhub
  • eine mechanische Verriegelung befindet sich an der Hauptschließkante, für die Nebenschließkante auf der Motorseite wird eine Zusatzverriegelung angeboten (separat zu bestellen)
  • Öffnen und Verriegeln von einwärts öffnenden Fenstern
  • Kipp-, Dreh und Klappflügel
  • Einsatz im Abluft- und Zuluftsystem möglich
  • Holz-, Kunststoff-  und Aluminiumrahmen
  • Rahmenmontage
  • Platzbedarf (min.) - Verriegelungsseite 32 mm, Motorseite 48 mm
  • Zugkraft (max.) 750N
  • Druckkraft (max.) 750N
  • Füllgewicht (max.) 30kg/m²
  • Betriebsspannung 24 v DC (+30% bis -20%)
  • Stromaufnahme - Lüftung (24 V):0,9 A, RWA (18 V):1,0 A
  • Leistungsaufnahme (max.) 20 W
  • Restwelligkeit (max.) 30%
  • Kabeldimension 4x0,75 mm²
  • Schutzart / Schutzklasse IP 65 / lll
  • mit Synchro-Funktion, Verriegelung, Zusatzwinkel und Überlastabschaltung
  • Endlagenabschaltung ausgefahren/eingefahren - interner Weggeber

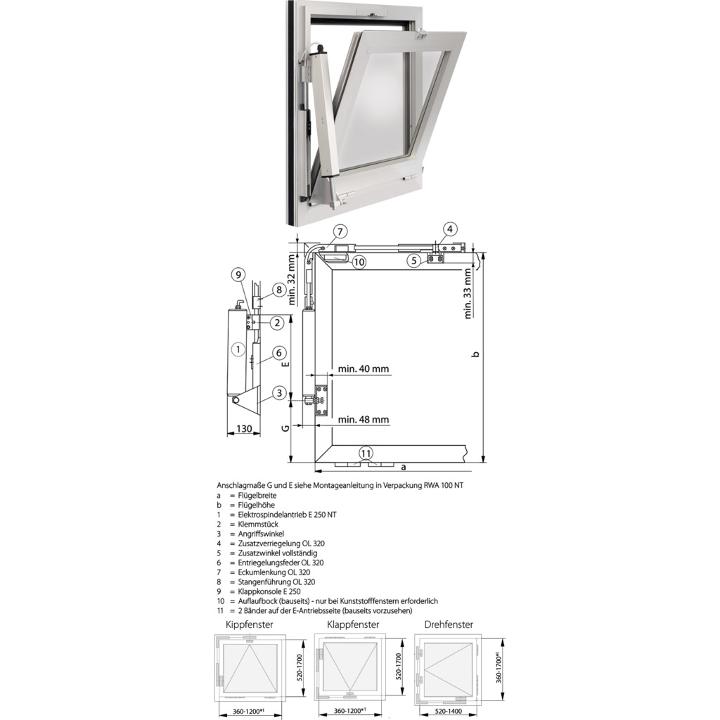

  • Flügelhöhen (Hub 300 mm):
  • Flügelhöhe b 950-1000 mm -> G-Maß 290 mm -> Öffnungswinkel ca.58° -> Öffnungsweite ca. 970 mm
  • Flügelhöhe b 1000-1050 mm -> G-Maß 335 mm -> Öffnungswinkel ca.53° -> Öffnungsweite ca. 930 mm
  • Flügelhöhe b 1050-1100 mm -> G-Maß 350 mm -> Öffnungswinkel ca.51° -> Öffnungsweite ca. 950 mm
  • Flügelhöhe b 1100-1150 mm -> G-Maß 415 mm -> Öffnungswinkel ca.46° -> Öffnungsweite ca. 900 mm
  • Flügelhöhe b 1150-1250 mm -> G-Maß 465 mm -> Öffnungswinkel ca.43° -> Öffnungsweite ca. 900 mm
  • Flügelhöhe b 1250-1320 mm -> G-Maß 495 mm -> Öffnungswinkel ca.41° -> Öffnungsweite ca. 920 mm
  • Flügelhöhe b 1320-1400 mm -> G-Maß 565 mm -> Öffnungswinkel ca.38° -> Öffnungsweite ca. 890 mm
  • Flügelhöhe b 1400-1500 mm -> G-Maß 645 mm -> Öffnungswinkel ca.34° -> Öffnungsweite ca. 870 mm
  • Flügelhöhe b 1500-1600 mm -> G-Maß 715 mm -> Öffnungswinkel ca.32° -> Öffnungsweite ca. 860 mm
  • Flügelhöhe b 1600-1700 mm -> G-Maß 815 mm -> Öffnungswinkel ca.29° -> Öffnungsweite ca. 830 m



Artikelnr. Hersteller:153216
Gewicht:3,35 kg
Marke
GEZE
Oberfläche
EV 1 eloxiert


GEZE Rauch- und Wärmeabzugsanlage
  • 100 NT (Hub 300 mm)
  • das RWA 100 NT System ist eine Kombination aus einem profilanliegenden Elektrospindelantrieb E 250 NT in Rahmenmontage und einem mechanischen Konsolensatz mit Verriegelung
  • in weniger als 60 Sekunden erzielt es große Öffnungsweiten bei geringem Spindelhub
  • eine mechanische Verriegelung befindet sich an der Hauptschließkante, für die Nebenschließkante auf der Motorseite wird eine Zusatzverriegelung angeboten (separat zu bestellen)
  • Öffnen und Verriegeln von einwärts öffnenden Fenstern
  • Kipp-, Dreh und Klappflügel
  • Einsatz im Abluft- und Zuluftsystem möglich
  • Holz-, Kunststoff-  und Aluminiumrahmen
  • Rahmenmontage
  • Platzbedarf (min.) - Verriegelungsseite 32 mm, Motorseite 48 mm
  • Zugkraft (max.) 750N
  • Druckkraft (max.) 750N
  • Füllgewicht (max.) 30kg/m²
  • Betriebsspannung 24 v DC (+30% bis -20%)
  • Stromaufnahme - Lüftung (24 V):0,9 A, RWA (18 V):1,0 A
  • Leistungsaufnahme (max.) 20 W
  • Restwelligkeit (max.) 30%
  • Kabeldimension 4x0,75 mm²
  • Schutzart / Schutzklasse IP 65 / lll
  • mit Synchro-Funktion, Verriegelung, Zusatzwinkel und Überlastabschaltung
  • Endlagenabschaltung ausgefahren/eingefahren - interner Weggeber
  • Flügelhöhen (Hub 300 mm):
  • Flügelhöhe b 950-1000 mm -> G-Maß 290 mm -> Öffnungswinkel ca.58° -> Öffnungsweite ca. 970 mm
  • Flügelhöhe b 1000-1050 mm -> G-Maß 335 mm -> Öffnungswinkel ca.53° -> Öffnungsweite ca. 930 mm
  • Flügelhöhe b 1050-1100 mm -> G-Maß 350 mm -> Öffnungswinkel ca.51° -> Öffnungsweite ca. 950 mm
  • Flügelhöhe b 1100-1150 mm -> G-Maß 415 mm -> Öffnungswinkel ca.46° -> Öffnungsweite ca. 900 mm
  • Flügelhöhe b 1150-1250 mm -> G-Maß 465 mm -> Öffnungswinkel ca.43° -> Öffnungsweite ca. 900 mm
  • Flügelhöhe b 1250-1320 mm -> G-Maß 495 mm -> Öffnungswinkel ca.41° -> Öffnungsweite ca. 920 mm
  • Flügelhöhe b 1320-1400 mm -> G-Maß 565 mm -> Öffnungswinkel ca.38° -> Öffnungsweite ca. 890 mm
  • Flügelhöhe b 1400-1500 mm -> G-Maß 645 mm -> Öffnungswinkel ca.34° -> Öffnungsweite ca. 870 mm
  • Flügelhöhe b 1500-1600 mm -> G-Maß 715 mm -> Öffnungswinkel ca.32° -> Öffnungsweite ca. 860 mm
  • Flügelhöhe b 1600-1700 mm -> G-Maß 815 mm -> Öffnungswinkel ca.29° -> Öffnungsweite ca. 830 m
